Comprobación de Aislamiento 10 kV: Métodos, Normativas y Buenas Prácticas para Ensayos de Alta Tensión

La comprobación de aislamiento 10 kV es una práctica crítica dentro del mantenimiento preventivo en instalaciones eléctricas de media y alta tensión. Esta prueba permite evaluar el estado del aislamiento de los equipos eléctricos, como transformadores, motores, cables de potencia y generadores, con el fin de prevenir fallos eléctricos, garantizar la seguridad del personal y prolongar la vida útil de los activos eléctricos. A través de métodos específicos y el cumplimiento de normativas reconocidas, es posible realizar mediciones precisas que detecten debilidades en el sistema antes de que se conviertan en fallas catastróficas.

Una medición efectiva requiere una comprensión profunda de los principios eléctricos, el uso adecuado de instrumentos de prueba de alta tensión y la aplicación de buenas prácticas para evitar errores y riesgos innecesarios. En este artículo se abordan los métodos de comprobación más eficaces, las normativas aplicables a nivel internacional y las buenas prácticas que deben observarse durante los ensayos. Además, se destaca cómo realizar correctamente una comprobación de aislamiento 10 kV puede marcar la diferencia en la seguridad y eficiencia de cualquier instalación eléctrica.

¿Qué es la comprobación de aislamiento 10 kV?

La comprobación de aislamiento 10 kV consiste en aplicar una tensión continua de 10.000 voltios a un equipo eléctrico para medir su resistencia de aislamiento. Esta prueba permite determinar si los materiales aislantes que recubren los conductores están en buen estado o si presentan signos de envejecimiento, humedad, suciedad, contaminación o degradación.

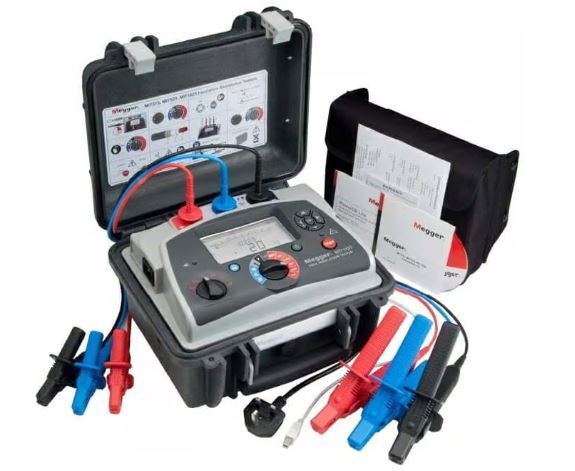

Se utiliza principalmente en entornos industriales y eléctricos donde los equipos operan a tensiones medias o altas. Este tipo de pruebas se realiza utilizando un megóhmetro o equipo de prueba de aislamiento de alta tensión. Estos dispositivos aplican la tensión de prueba durante un período determinado, y a partir de la corriente de fuga medida, calculan la resistencia de aislamiento en megaohmios.

Una resistencia alta indica que el aislamiento se encuentra en buen estado, mientras que una lectura baja puede señalar problemas potenciales. Esta información es esencial para tomar decisiones sobre el mantenimiento o reemplazo de los equipos. Por ello, este tipo de prueba se ha convertido en un estándar dentro de los programas de mantenimiento preventivo en muchas industrias.

Importancia de realizar ensayos de alta tensión

Los ensayos de alta tensión, como la comprobación de aislamiento 10 kV, no solo son útiles para detectar fallos eléctricos inminentes, sino que también permiten:

• Aumentar la seguridad del personal al prevenir accidentes eléctricos.

• Evitar interrupciones del servicio causadas por fallas inesperadas.

• Reducir costos operativos a largo plazo al identificar problemas antes de que escalen.

• Aumentar la vida útil de los equipos eléctricos críticos.

• Cumplir con regulaciones y estándares nacionales e internacionales que exigen pruebas periódicas de aislamiento.


Estas pruebas son esenciales en sectores como la minería, generación eléctrica, petróleo y gas, instalaciones industriales, y edificios con sistemas eléctricos complejos.

Métodos comunes de comprobación de aislamiento

Existen varios métodos utilizados para evaluar el aislamiento de equipos eléctricos. Algunos de los más aplicados incluyen:

1. Medición de resistencia de aislamiento (IR)

Es el método más básico. Se aplica una tensión constante (en este caso, 10 kV) y se mide la corriente de fuga. La resistencia se calcula según la Ley de Ohm. Este valor ofrece una indicación general del estado del aislamiento.

2. Índice de polarización (PI)

Consiste en medir la resistencia de aislamiento a los 1 y 10 minutos. Se divide el valor a los 10 minutos entre el valor del primer minuto. Un índice superior a 2 se considera aceptable para equipos en buenas condiciones. Es útil para detectar problemas de humedad o contaminación.

3. Relación de absorción dieléctrica (DAR)

Similar al PI, pero compara valores a los 30 segundos y 60 segundos. Resulta útil en pruebas rápidas o cuando no se puede realizar una medición larga.

4. Ensayos de paso a paso o escalonado

Se incrementa progresivamente la tensión de prueba, observando la respuesta del aislamiento. Una caída en la resistencia al aumentar la tensión puede indicar presencia de puntos débiles.

Cada método tiene sus ventajas y es ideal en situaciones específicas. Sin embargo, para instalaciones de media y alta tensión, se recomienda realizar más de una técnica para tener una visión completa del estado del aislamiento.

Normativas aplicables a la comprobación de aislamiento 10 kV

La realización de pruebas de aislamiento está regulada por varias normativas internacionales, que establecen los procedimientos, niveles de tensión, tiempos de prueba y criterios de aceptación. Algunas de las más relevantes incluyen:

• IEEE 43 – Recomienda los procedimientos para medir resistencia de aislamiento de máquinas rotativas eléctricas.

• IEC 60060 – Define los métodos de prueba de tensión aplicables a equipos eléctricos de alta tensión.

• IEC 60270 – Relacionada con mediciones de descargas parciales.

• NEMA MG-1 – Normativa para motores eléctricos y generadores.


Estas normas ofrecen directrices claras para garantizar que las pruebas sean seguras, confiables y comparables. También ayudan a establecer tendencias a largo plazo en el deterioro del aislamiento, permitiendo una planificación más eficiente del mantenimiento.

Factores que afectan los resultados de las pruebas

La precisión de una comprobación de aislamiento 10 kV puede verse afectada por diversos factores. Algunos de los más importantes son:

• Temperatura: La resistencia del aislamiento disminuye con el aumento de temperatura. Se recomienda corregir los valores a 20 °C para comparar mediciones.

• Humedad: Puede provocar lecturas falsas bajas. Realizar pruebas en condiciones secas es lo ideal.

• Suciedad o contaminación superficial: Puede crear caminos de fuga externos, alterando los resultados.

• Condición del equipo: Aislantes envejecidos o agrietados tienden a mostrar menor resistencia.

• Tiempo de aplicación de la tensión: Las pruebas largas permiten una lectura más estable y precisa.


Por estas razones, es esencial tener en cuenta las condiciones ambientales y del equipo antes y durante la prueba.

Buenas prácticas durante la comprobación de aislamiento

Realizar una prueba de aislamiento de forma correcta no solo garantiza resultados precisos, sino también la seguridad de quienes la realizan. Algunas buenas prácticas recomendadas son:

• Desconectar completamente el equipo del sistema eléctrico antes de la prueba.

• Asegurarse de que no haya carga residual en los condensadores o bobinas.

• Utilizar equipos de prueba certificados y en buen estado de calibración.

• Colocar señales de advertencia para evitar acceso durante la prueba.

• Descargar el equipo correctamente una vez finalizada la prueba.

• Registrar todos los resultados, fecha, hora, temperatura, humedad, etc.

• Comparar con pruebas anteriores para detectar tendencias o degradación.


Seguir estas recomendaciones reduce los riesgos y mejora la fiabilidad de los datos obtenidos.

Aplicaciones típicas de la comprobación de aislamiento 10 kV

Este tipo de prueba se utiliza ampliamente en diversas industrias para verificar el estado de los siguientes componentes eléctricos:

• Transformadores de potencia

• Cables de media y alta tensión

• Motores industriales

• Generadores

• Celdas de media tensión

• Interruptores y seccionadores

• Sistemas de barras y tableros eléctricos


El uso de una tensión de prueba de 10 kV es adecuado para equipos diseñados para operar en un rango superior a 5 kV. Se recomienda verificar las especificaciones del fabricante antes de realizar la prueba para evitar daños.

Una excelente opción para quienes buscan una solución profesional, segura y eficiente es contratar servicios especializados de comprobación de aislamiento 10 kV. Este tipo de servicio garantiza resultados confiables, bajo estándares técnicos reconocidos y con equipos de medición de última generación.

Conclusión

La comprobación de aislamiento 10 kV es una herramienta indispensable para asegurar la salud eléctrica de equipos industriales. Permite detectar a tiempo fallos en el aislamiento, reducir tiempos de inactividad, garantizar la seguridad y cumplir con normativas internacionales. Utilizar los métodos adecuados, seguir buenas prácticas y tener en cuenta factores como la temperatura o humedad son aspectos clave para obtener resultados precisos y confiables.

Implementar estas pruebas dentro de un plan de mantenimiento preventivo no solo es una decisión técnica acertada, sino una inversión en seguridad y eficiencia operativa.

Preguntas Frecuentes (FAQs)

1. ¿Cada cuánto tiempo se debe realizar una prueba de aislamiento de 10 kV?
   Depende del tipo de equipo y su entorno, pero se recomienda al menos una vez al año en condiciones normales de operación.
2. ¿Una resistencia baja siempre indica un fallo en el aislamiento?
   No necesariamente. Factores como humedad o temperatura pueden influir en el resultado. Es importante interpretar los valores junto con las condiciones del entorno.
3. ¿Puede dañar el equipo aplicar 10 kV?
   No, siempre que el equipo esté diseñado para soportar esa tensión y se sigan las recomendaciones del fabricante.
4. ¿Qué valores de resistencia se consideran aceptables?
   Depende del equipo, pero en general, valores superiores a 100 MΩ suelen ser considerados adecuados para sistemas de media tensión.
5. ¿Es obligatorio seguir normativas como la IEEE o IEC?
   Aunque no siempre es obligatorio legalmente, seguir estas normas asegura una medición precisa y reconocida internacionalmente.
